De uitdaging
Op de verpakkingslijn waren twee afzonderlijke machine vision systemen operationeel: één voor de controle op deuken en felsrand integriteit en één voor de aanwezigheid van de etiketten op het blik. Beide systemen maakten gebruik van verouderende technologie waarvan de service-ondersteuning – zowel lokaal als op afstand – steeds lastiger werd te garanderen.
De producent verwerkt tot 1.000 blikken per uur, waarbij elk blik wordt voorzien van vier etiketten: een voor-etiket, achter-etiket, hologrametiket en picture label. De plaatsing van al deze etiketten, samen met de geometrische integriteit van de blikken zelf, moest betrouwbaar en reproduceerbaar worden gecontroleerd. Handmatige controle was bij deze productiesnelheid geen optie.
De oplossing

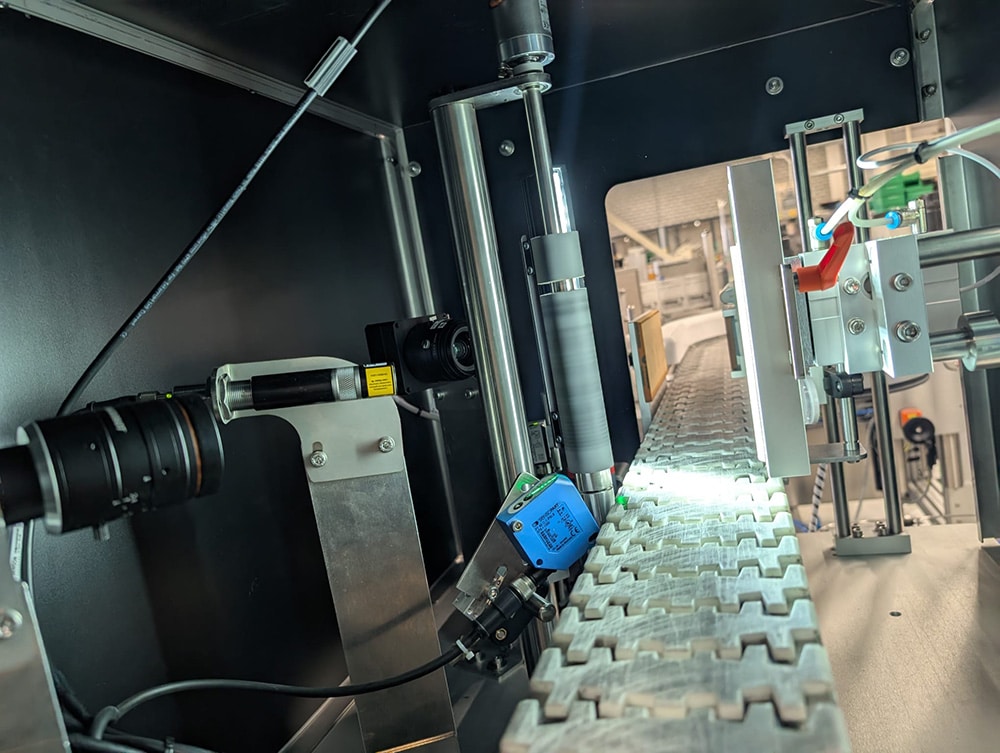

Vision Partners ontwierp een geïntegreerde machine vision inspectie-opstelling die beide inspecties combineert in één systeem, opgebouwd rond het bestaande blikdraai mechanisme op de productielijn. Gedurende het roteren van het blik zijn twee beeld-acquisitie-units gelijktijdig actief. De beeldverwerking wordt uitgevoerd met HALCON, de geavanceerde machine vision software van MVTec waarvoor Vision Partners gecertificeerd integrator is.
Het systeem bestaat uit:
- Line-scan camera met LED-verlichting: controleert de aanwezigheid en positionering van alle vier de etiketten (voor, achter, hologram en picture label) en leest de 2D-datacode van elk geplaatst etiket uit voor archivering.
- Area-scan camera met backlight verlichting: detecteert deuken in het blik en controleert de integriteit van de bovenste felsrand.
- Encoder: meet de nauwkeurige draaisnelheid van het blik voor betrouwbare beeldacquisitie door de line-scan camera.
- Siemens S7 PLC met uitstoter: stuurt automatisch afgekeurde blikken af bij een geconstateerde afwijking.
- Industriële pc in Rittal schakelkast: verwerkt alle beelden real-time met HALCON en slaat inspectieresultaten en afbeeldingen per batch op voor volledige traceerbaarheid.
- HMI touchscreen: biedt operators een overzichtelijk hoofdscherm met het laatste inspectieresultaat, camerastatus en een logboek waarin snel kan worden gefilterd op batch, tijdstip of resultaat; instellingen zijn beveiligd met gebruikers accountbeheer.
Voor de mechanische integratie werkte Vision Partners samen met de gespecialiseerde machinebouwer die verantwoordelijk is voor de verpakkingslijn, inclusief het correct positioneren van de camera’s en de encoder in de 3D-tekening van de lijn.
Als officieel distributeur van Hikrobot in Nederland levert Vision Partners niet alleen de hardware, maar staat ook garant voor directe support en beschikbaarheid van de camera’s en bijbehorende componenten.
Het resultaat
Het nieuwe systeem vervangt twee verouderende inspectieopstellingen door één geïntegreerde oplossing die volledig turn-key wordt opgeleverd op locatie. Alle vier de etiketposities worden automatisch gecontroleerd, terwijl tegelijkertijd de geometrie van elk blik – deuken en felsrand – wordt beoordeeld bij een productiesnelheid van 1.000 blikken per uur. Afgekeurde blikken worden direct uitgestoten, zonder tussenkomst van een operator.
De integratie van Hikrobot-hardware en HALCON-beeldverwerking levert drie concrete voordelen op: de inspectiestabiliteit verbetert doordat het systeem consistent en objectief beoordeelt bij elke productiesnelheid, het handwerk voor operators neemt significant af doordat keuringen volledig geautomatiseerd zijn, en de traceerbaarheid neemt toe doordat beelden en meetresultaten per batch worden opgeslagen en via het HMI eenvoudig terug te zoeken zijn.
Het systeem is gebouwd op Microsoft Windows 11 IoT Enterprise LTSC, met een levenscyclus van 10 jaar, wat een langdurige en stabiele werking garandeert. Vision Partners verzorgt de volledige oplevering inclusief Factory Acceptance Test (FAT), gebruikersdocumentatie en remote support via een beveiligde verbinding – zodat de producent op elk moment snel geholpen kan worden.
