De uitdaging
Een producent van hoogwaardige sauzen, fruitbereidingen en voedingsingrediënten beschikt over meerdere volledig geautomatiseerde afvullijnen. Na het vullen worden de flessen inductief geseald met een Enercon inductiesealer: een aluminiumfolie wordt via elektromagnetische inductie aan de flesrand verbonden.
De kwaliteitscontrole van deze seal verliep volledig handmatig: medewerkers controleerden tijdens het inpakken elke fles door erin te knijpen. Deze aanpak is arbeidsintensief en foutgevoelig, en biedt geen garantie voor 100% controle bij hoge productiesnelheiden. Bovendien kwamen sealfouten voor die moeilijk handmatig te detecteren zijn — zoals een te harde seal die door de eindgebruiker nauwelijks te openen is, of een dubbele seal die de verpakkingsintegriteit compromitteert.
De variatie in producten maakte de inspectie extra complex: de flessen worden soms gevuld met warme of gekoelde sauzen en de doppen variëren in kleur.
De oplossing
Vision Partners heeft een haalbaarheidsonderzoek uitgevoerd in de productielijn van de klant. Hierbij werd met een industriële FLIR A70 warmtebeeldcamera een dataset samengesteld van diverse producten, doppen, afvultemperaturen en gesimuleerde sealfouten. De resultaten bevestigden dat thermische inspectie geschikt is voor detectie van de meest kritische fouttypes.
Op basis van dit onderzoek heeft Vision Partners een turn-key thermisch inspectiesysteem voorgesteld dat boven de transportband wordt geplaatst, tussen de inductiesealer en de etiketteermachine. Een triggersensor initieert de beeldopname op het juiste moment, waarna de Machine Vision software het thermische beeld in real time evalueert.
Het systeem detecteert de volgende sealfouten:
- Dubbele seal
- Ontbrekende seal
- Seal ondersteboven geplaatst
- Scheef geplaatste dop
- Te harde seal (oversealing)
- Onvolledige seal (undersealing)
Het systeem bestaat uit:
- FLIR A70 industriële warmtebeeldcamera in RVS behuizing met bijpassende lens en kabels
- RVS inspectieframe dat over de transportband wordt geplaatst
- Industriële PC met touchscreen monitor in RVS besturingskast, inclusief voeding en aansluitingen
- Triggersensor voor nauwkeurige synchronisatie van de beeldopname
- Lamp toorts met alarmsignalering voor directe communicatie met de operator
- Machine Vision software met instelbare inspectie-recepturen per product, dopkleur en afvultemperatuur
De software biedt meerdere gebruikersinterfaces: een hoofdscherm met real-time inspectieresultaten, een logscherm met meer dan 10.000 opgeslagen inspecties, en een instellingenscherm voor geautoriseerde gebruikers. Via beveiligde Teamviewer-verbinding is remote ondersteuning mogelijk.
Het resultaat
Het thermisch inspectiesysteem van Vision Partners maakt het mogelijk om de gespecificeerde sealfouttypes automatisch te detecteren, zonder productieonderbreking en aan de volledige productiesnelheid. De tijdrovende en foutgevoelige handmatige kwaliteitscontrole wordt hiermee volledig geëlimineerd.

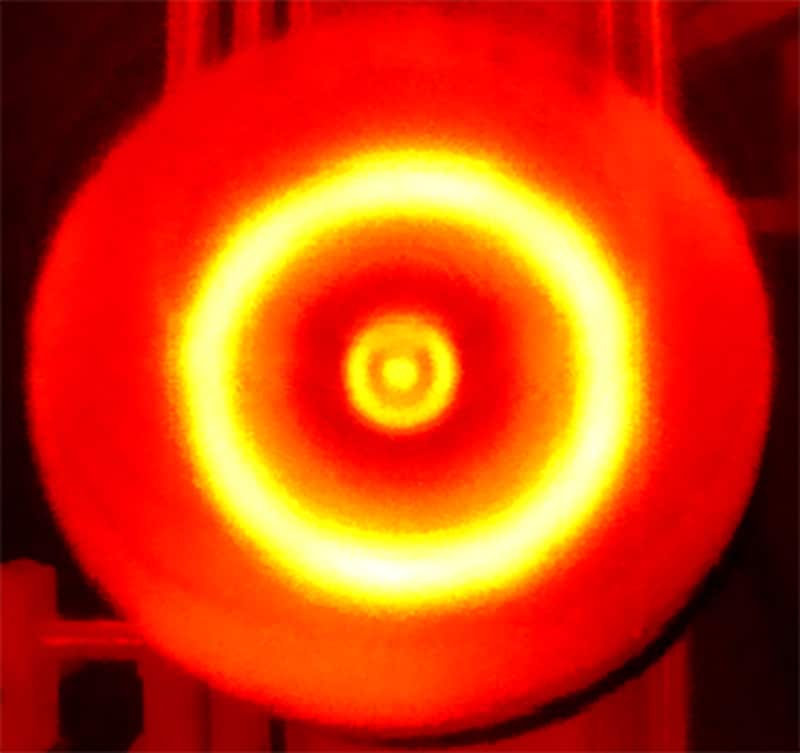

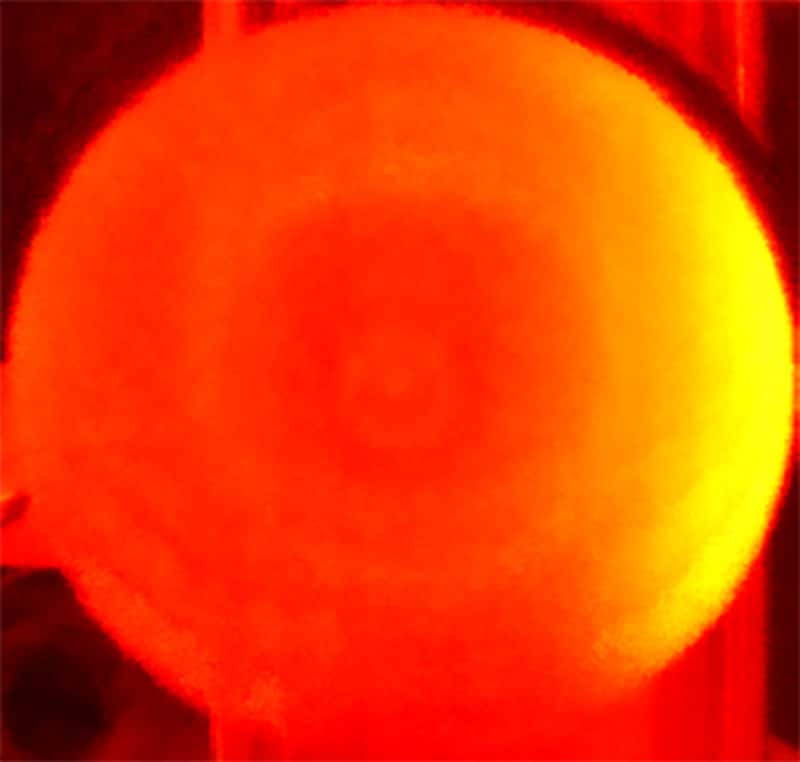

Uit het haalbaarheidsonderzoek bleek dat de FLIR A70 robuuste inspectie biedt voor de meest kritische fouttypes. Dubbele seals, ontbrekende seals, scheef geplaatste doppen en te hard gesealde verpakkingen zijn betrouwbaar detecteerbaar via het thermische profiel. Het systeem is eenvoudig in te stellen via inspectie-recepturen die zijn afgestemd op de diversiteit aan flessen, doppen en afvultemperaturen.
Vision Partners verzorgde het volledige turn-key traject: van haalbaarheidsonderzoek en systeemontwerp tot hardware-installatie, software-inbedrijfsstelling, FAT in Drunen en SAT op locatie bij de klant, inclusief training van het personeel.
Meer weten over thermische sealinspectie of warmtebeeldinspectie? Neem contact op.
